Z czego może wynikać różnica pomiędzy obliczeniową a rysunkową długością pętli

Product	InstalSystem 5
Type of article	TYPOWY PROBLEM
Source for translation	IS 5.0 Beta 2.0.B5

Opis problemu

Różnice pomiędzy obliczeniową, a rysunkową długością pętli mogą wynikać z różnic w sposobie ich wyznaczania.

Obliczeniowa długość pętli jest wyznaczana na podstawie:

• wartości Effect. area\Surf. for bill mat.,
• średniego zużycia rury na m2 powierzchni dla określonego rozstawu rury w pętli.

Rysunkowa długość pętli jest wyznaczana z rysunku pętli grzewczej i uwzględnia:

• kształt elementu Heating-cooling surface,
• Pipe laying pattern,
• element Peripheral zone (PZ),
• kierunek układania pętli (wskazanie krawędzi do której prowadzimy pojedynczą pętle),
• odstęp od krawędzi elementu Heating-cooling surface
• odstęp od sąsiadujących przyłączy\wężownic,
• tryb pracy GRID (Adjust loops to grid),
• punkty podpięcia przyłączy (zasilanie i powrót).

Rysunkowa długość pętli nie jest wyznaczana dla elementu Heating/Cooling Wall Zone.

Sposób rozwiązania

• Zmiana opcji obliczeń.

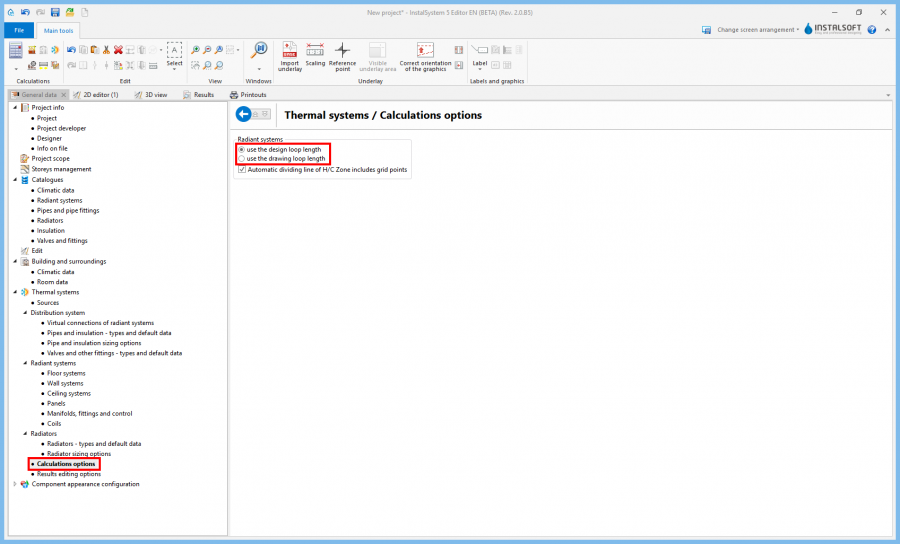

  1. Additional options



• Zmiana sposobu uzupełniania rysunków o pętle instalacji płaszczyznowej.
  For more information, see: Uzupełnienie rysunków o pętle instalacji płaszczyznowej
